产品名称:带钢表面缺陷检测仪

概述
钢板表面质量检测系统基于机器视觉技术和数字图像处理技术,应用激光测速技术结合摄影测量技术完成钢板上下表面的缺陷检测。



钢板表面质量检测系统

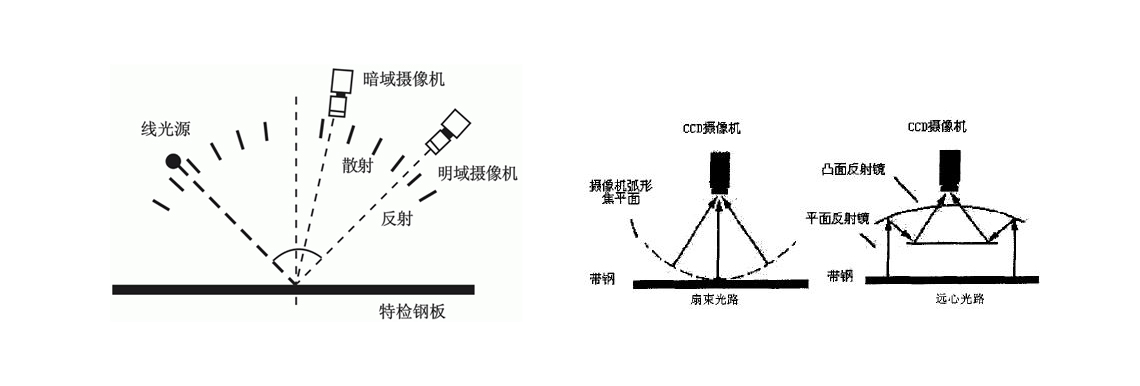

钢板表面质量检测系统基于机器视觉技术和数字图像处理技术,应用激光测速技术结合摄影测量技术完成钢板上下表面的缺陷检测,其工作原理如下图所示。



测量过程中,CCD相机实时采集钢板上下表面的图像,并传送到计算机。计算机通过图像处理算法,提取被测目标,形成几何要素,通过摄影测量的处理,解算出这个几何要素的实际尺寸数字。对于非几何尺寸的检测,例如钢板表面的缺陷,可以通过数字图像处理与分析的方法检测出来,并结合测量所得的几何尺寸信息来排除误判,提高检测结果的准确率。

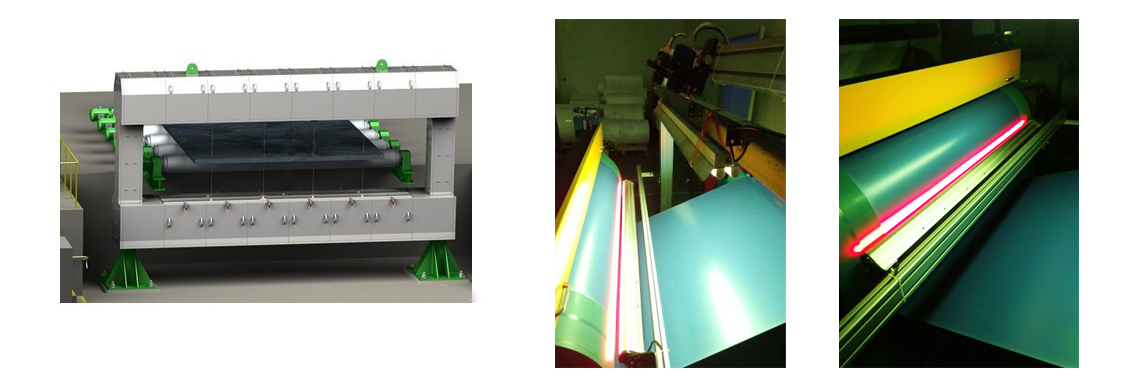

设备安装在钢板生产线的冷床出口处,龙门框架沿辊道宽度方向安置5台CCD数字摄像机及高亮度LED照明(带有防护装置),完成对钢板上表面的成像摄影纪录和缺陷在宽度方向上的定位。同样,龙门框架结构的下部分位于辊道下方,沿辊道宽度方向也安置5台CCD数字摄像机及高亮度LED照明(带有防护装置),对钢板下表面进行充分照明,保证视场内照度均匀,不形成阴影区域,完成对钢板下表面的成像摄影纪录和缺陷在宽度方向上的定位。靠近分段剪方向距龙门框架结构1.5米处安置LED红外对管,完成对钢板头部的探测,承担系统的启动和休眠功能。在龙门框架结构安置激光测速仪,完成对钢板运动速度的测量,承担钢板表面缺陷在长度方向的定位。
