产品名称：在线宽度测量仪

概述
在线测宽仪是指在生产线上配合生产线生产时测量宽度的仪器，在生产过程中实时测量被测物宽度值，并把测量到的宽度值反馈给用户，方便用户实时了解生产线情况，便于调整生产工艺，提高产品质量，目前在线测宽仪主要用于带钢、钢板等产品的宽度测量。

---

在线测宽仪

【产品简介】
在线测宽仪是指在生产线上配合生产线生产时测量宽度的仪器，在生产过程中实时测量被测物宽度值，并把测量到的宽度值反馈给用户，方便用户实时了解生产线情况，便于调整生产工艺，提高产品质量，目前在线测宽仪主要用于带钢、钢板等产品的宽度测量。

【产品功能】
在线测宽仪用于钢板的宽度测量，操作工可以通过仪表显示观测到轧制过程中的钢板的宽度数据，宽度测量结果也可以传输至机组用于顺控和连锁控制，主要功能和要求说明如下：
1. 在线、无接触式测量钢板的宽度，测量方式为CCD视觉测量方法。
2. 在主电柜显示各工艺参数，并可在主电柜进行各项操作。
3. 具有宽度参数修正的设定功能，因各种原因造成的测量误差可人工键入修正值来修正。故障自诊断、报警功能，并设有安全和紧急开关，避免人身伤害。
4. 本测量设备具备与机组之间数据通讯功能，具有宽度数据显示、存储等功能。
5. 本测量设备具有和机组一级、二级计算机系统通讯功能，根据实际需要，可以和机组的其他控制系统进行数据交换，并配合买方将其与生产线二级系统、三级系统联网。
6. HMI画面具有测量数据显示、设备本体系统工作状态数据显示、设备故障代码显示及故障自诊断等功能显示，并且根据买方要求或者需要来增加显示功能画面等。
7. 测量的历史数据可以保留5年以上，且具有多种备份形式，并且根据买方需要提供数据分析软件，满足买方数据分析要求。

【测量原理】

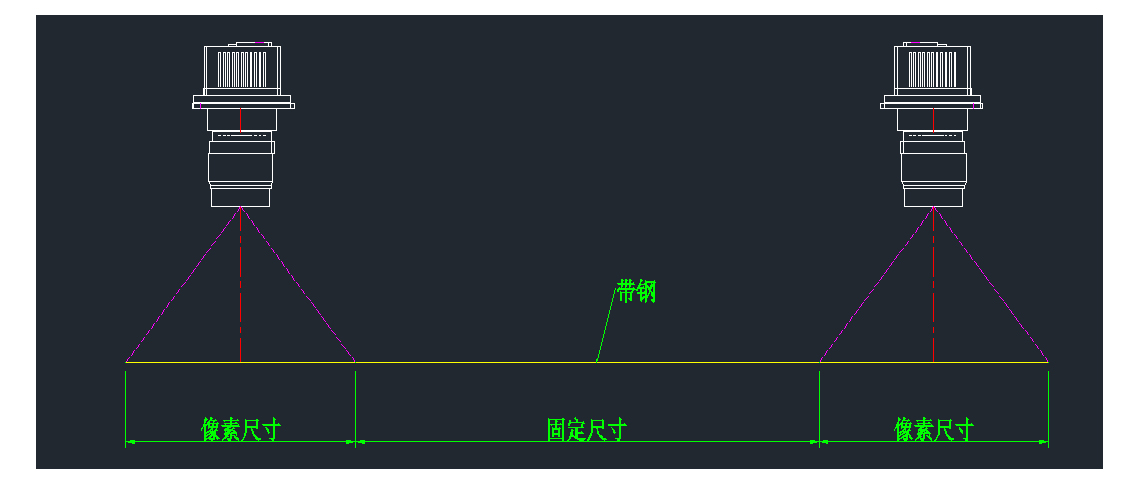

采用两个线阵CCD 摄像机作为传感器，同时测量钢板的两个边缘位置，直接得出数字信号。通过计算机对边缘信号进行处理，修正钢带震动、跳动、倾斜、板形所引起的误差，加以温度、厚度、宽度、成分补偿后得到钢板的实际宽度值。如下图所示，两台摄像机倾斜安装，调整倾斜角度使两台摄像机的视场覆盖最大测量范围，测量时，被测物在每台摄像机上都有清晰的成像，根据立体视觉的几何关系，可以求得被测物两边缘的空间坐标，进而可以计算得到被测物的实际宽度值。



【产品参数】
检测范围 50--5000mm
钢板速度 0--25m/s
采样时间 1ms（响应时间8ms）
测量精度 动态优于±0.05%
安装方式 根据客户要求可选
电源要求 AC220V10A±5%

【产品优势】
* 专有的数学模型实现了板型恶劣时的精确宽度检测；
* 对被测钢板的跳动、倾斜、侧偏、板型、边浪可有效识别；
* 固定图像线性噪声矫正技术、电子曝光技术；
* 全数字检测、自动标校系统；
* 特有的光学震动补偿技术；
* 测量精度高、响应速度快；

现代板材生产过程中，不论是轧制过程还是最终产品最终产品检测过程，为了获得较高的板材宽度值和最佳轧制过程，板材宽度测量系统已经成为了生产线上不可缺少的设备之一。
