桥梁和高层建筑-高速摄像机


大型结构如果发生一些超过预期的运动位移会引发崩塌等危险，所以需要测量建筑在一些激励下的振动位移，如桥在车子通过，建筑在大风等激励下的振动。现有技术中，工程结构中的动位移测量一般使用全站仪法、反射镜法和水准仪法以及加速度传感器法、GPS法等，而全站仪法、反射镜法和水准仪法都是静态测量，无法实现桥梁位移的动态、连续观测，也无法实现桥梁动位移的自动化处理，只能作为定期监测的一种手段，而且存在在人为参与环节中增加误差产生的缺陷；而加速度传感器法，对于低频静态位移鉴别效果差，为获得位移必须对它进行两次积分，精度不高，也无法实时。

高速摄像机可以测量建筑在自然激励下的振动，实现位移测量。基于高速摄像机的视觉测量有非接触式、测量范围宽、全场测量、不改变被测物的振动特性等诸多优点，通过测量出的全场位移也能够完成建筑结构模态的提取，能够很好地满足工程要求。

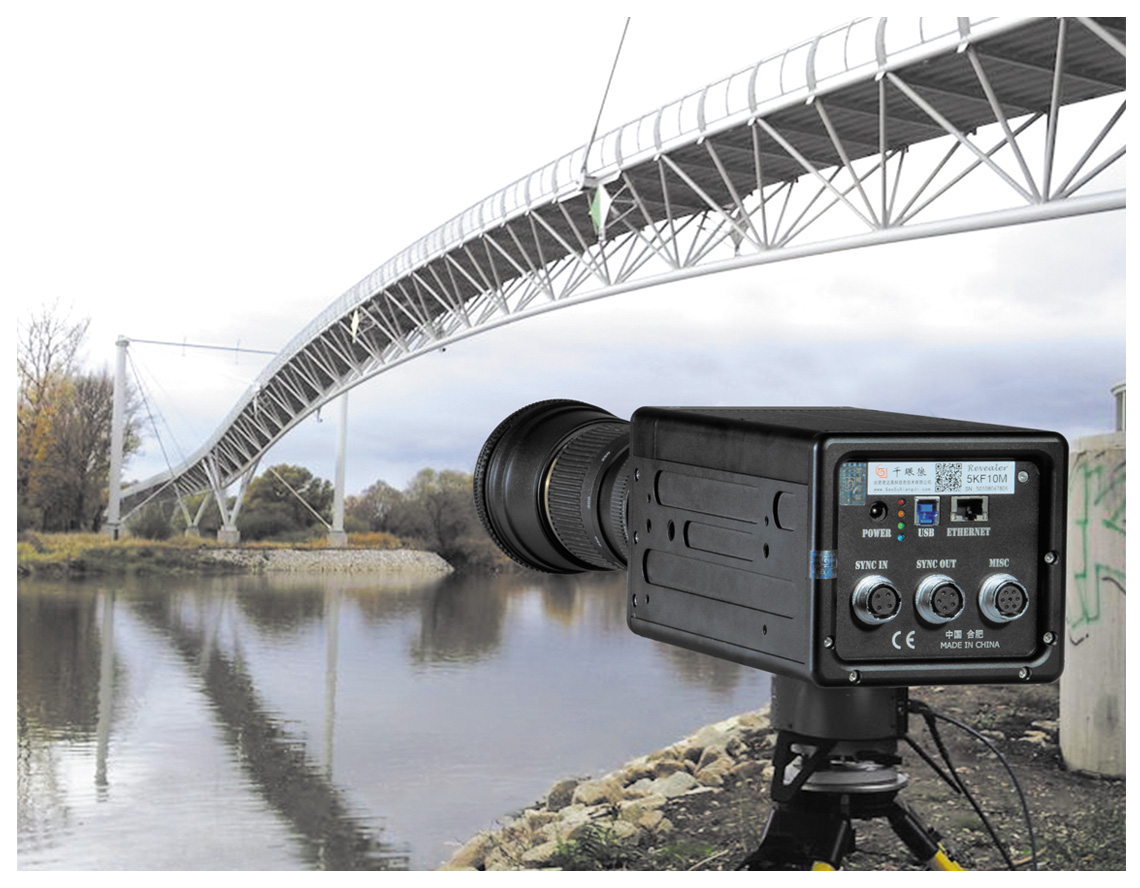

使用高速相机并结合一些望远设备，测量桥梁或者建筑在一般激励下的运动视频，如果位移是可见的使用传统的位移提取方法就可以获得位移；若位移很小也可以通过视频放大的方法大将结构位移放大到人眼可见的地步。获得结构振动数据后就可以利用模态识别的方式获得结构模态参数。

应用范围：大型建筑检测部门-可以建立一整套视觉的检测系统安装到移动设备上，可以便捷的实现桥梁或者建筑的户外测量。
